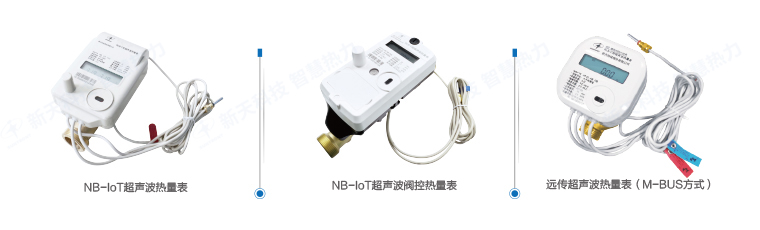

远传超声波热量表
本系列相关产品
产品功能
远传超声波热量表，采用超声波测流量技术，用于测量和显示家庭用户的暖气供应量，通过NB-IoT、LoRa或M-BUS通讯方式将热量表信息上传至管理中心。
关键技术
- 采用了目前世界上最先进的物联网技术，具有网络深覆盖、广链接、低功耗、低成本等优势，通信稳定、可靠、安全。
- 支持攻击报警、电池低电报警，余额不足报警，阀门故障报警，欠费报警。
- 自动数据纠错技术:多重数据备份，智能分析纠错，抗干扰性强，保证数据准确无误。
- 全密封隔热设计:所有线路全部用环氧树脂密封，无外露电极，密封性好，电路板与热源大空间隔离，保证了电路板在高水温的环境中长期稳定工作。
- 直通式声波通道:无运动部件，永无磨损，不受水质影响，压损更小。
主要特点
- 采用美国MSP430单片机，先进的微功耗设计。
- 采用德国超声波专用检测芯片，精度更高。
- 流量分8段，进行分段数字校准，准确度极高。
- 采用配对温度传感器，再配合冷热端数字修正和校准方法，误差接近于0。
- 低电压报警，温度传感器断路和短路报警。
- 具有数据多重备份自动纠错技术，保证数据安全，可靠。
- 采用智能降耗技术，提高电池使用寿命。
- 测量范围广，冷、热两用。流量传感器可水平或垂直安装，维护方便，便于施工，具有防潮、防水、防拆等功能。
- 具有光电接口，可选配NB-loT、LoRa、M-BUS等多种通讯方式。
技术参数
| 规格 | 常用流量(m³/h) | 最小流量(m³/h) | 最大流量(m³/h) | ||
|---|---|---|---|---|---|
| 流量传感器 | DN15 | 1.5 | 0.03 | 0.015 | 3.0 |
| DN20 | 2.5 | 0.05 | 0.025 | 5.0 | |
| DN25 | 3.5 | 0.07 | 0.035 | 7.0 | |
| DN32 | 6.0 | 0.12 | 0.06 | 12.0 | |
| 温度传感器 | 温度范围 | 4℃ - 95℃ | |||
| 温差范围 | 3K - 90K | ||||
| 最小显示温度 | 0.1℃（使用时） 0.01℃（检定时） | ||||
| 最小显示流量 | 0.01m³（使用时） 0.00001m³（检定时） | ||||
| 最小显示热量 | 1kW.h（使用时） 0.001kW.h（检定时） | ||||
| 静态工作电流 | < 7uA | ||||
| 液晶显示屏位数 | 8位 | ||||
| 最大累计工作时间 | 4.2x109小时 | ||||
| 工作状态指示 | 循环显示 | ||||
| 准确度等级 | 2级 | ||||
| 最大允许工作压力 | 1.6MPa | ||||
| 允许压力损失 | < 0.025MPa | ||||
相关发明专利
一种超声波流量检测电路
一种智能扩容存储方法

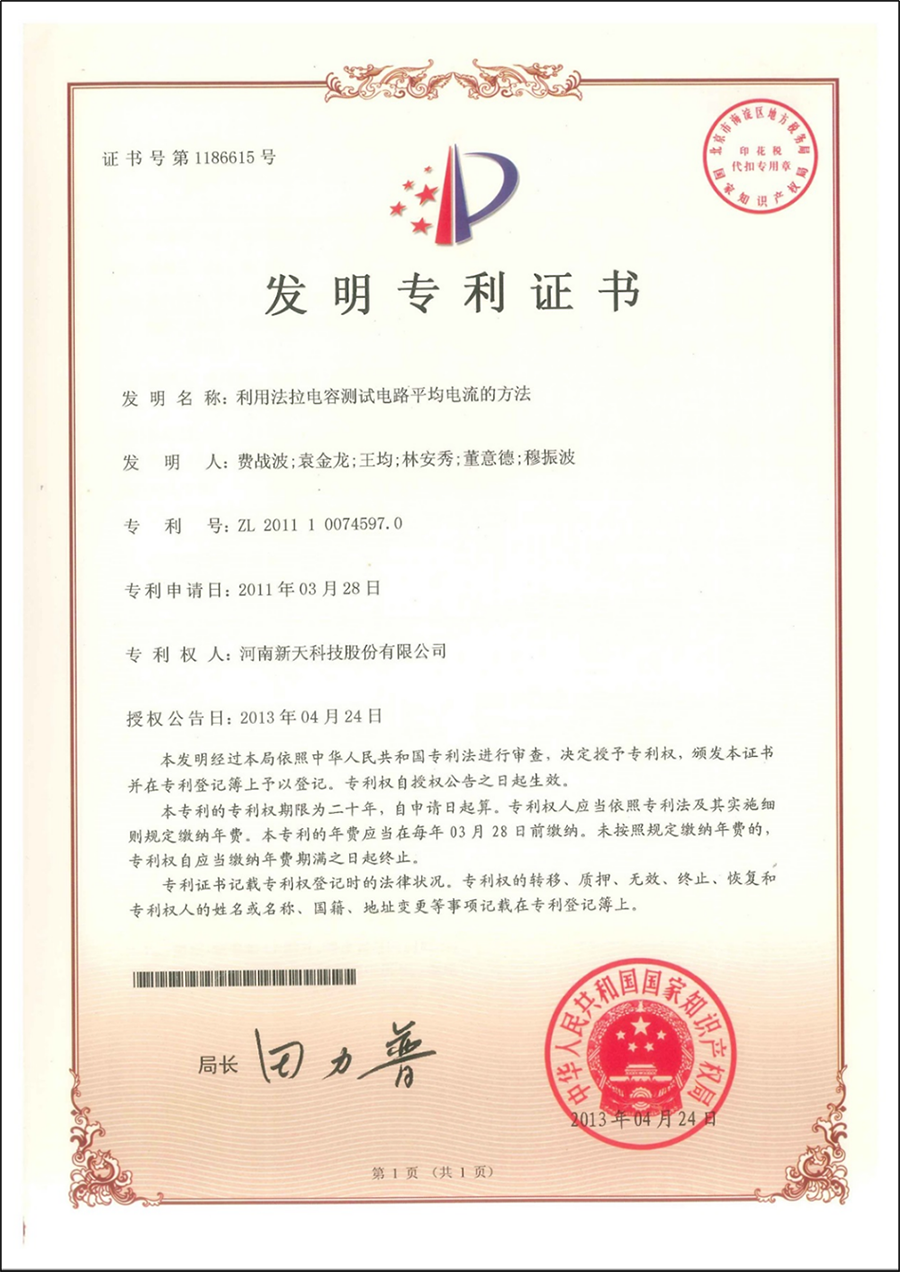

利用法拉电容测试电路平均电流的方法
一种红外方式智能热量表校准装置和方法

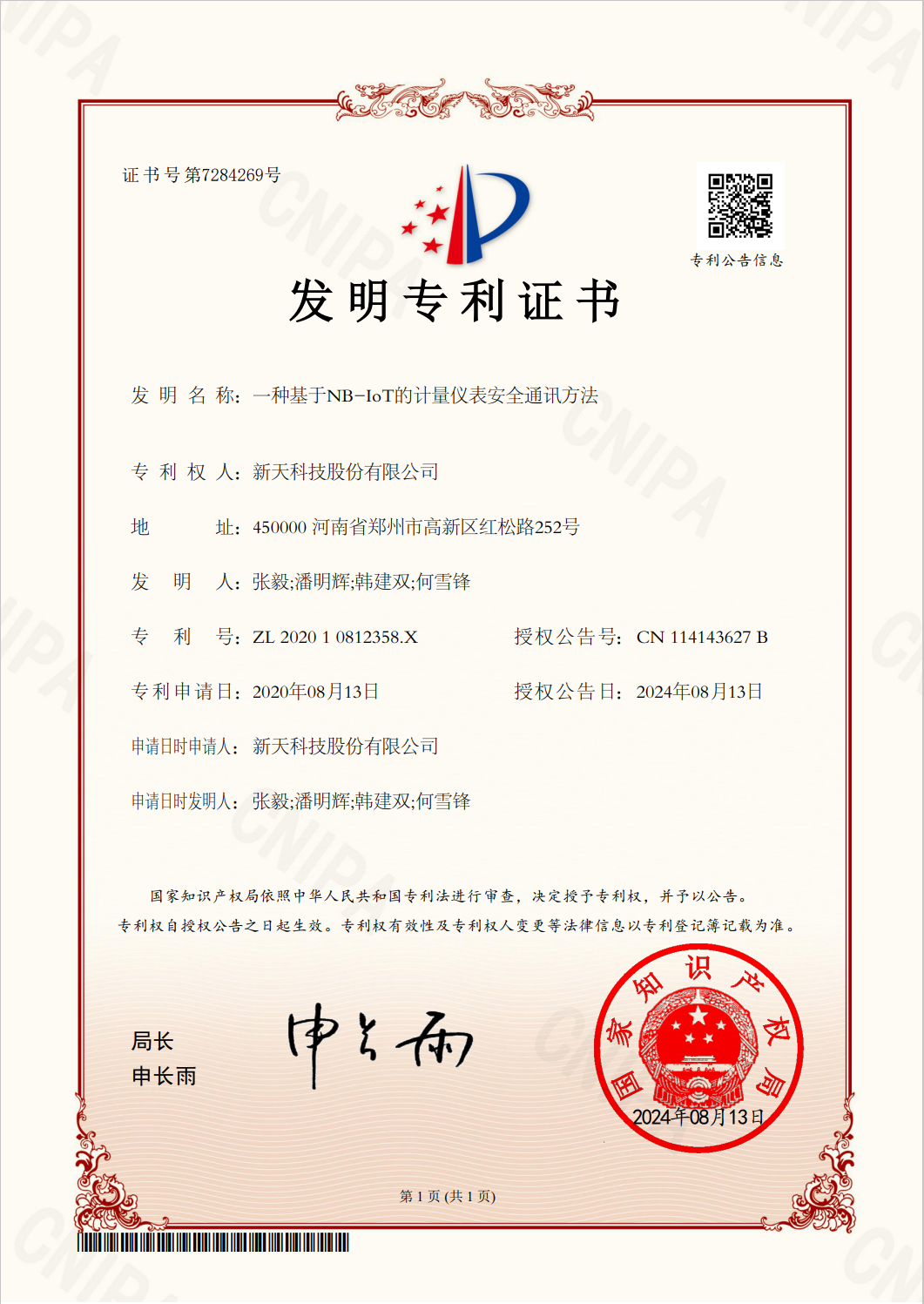

一种基于NB-IoT的计量仪表安全通讯方法
一种高效的网络自动路由抄表系统
抄表控制方法、装置、数据转发平台、存储介质及系统
基于多并发单通道无线数据处理方法、装置、设备及介质

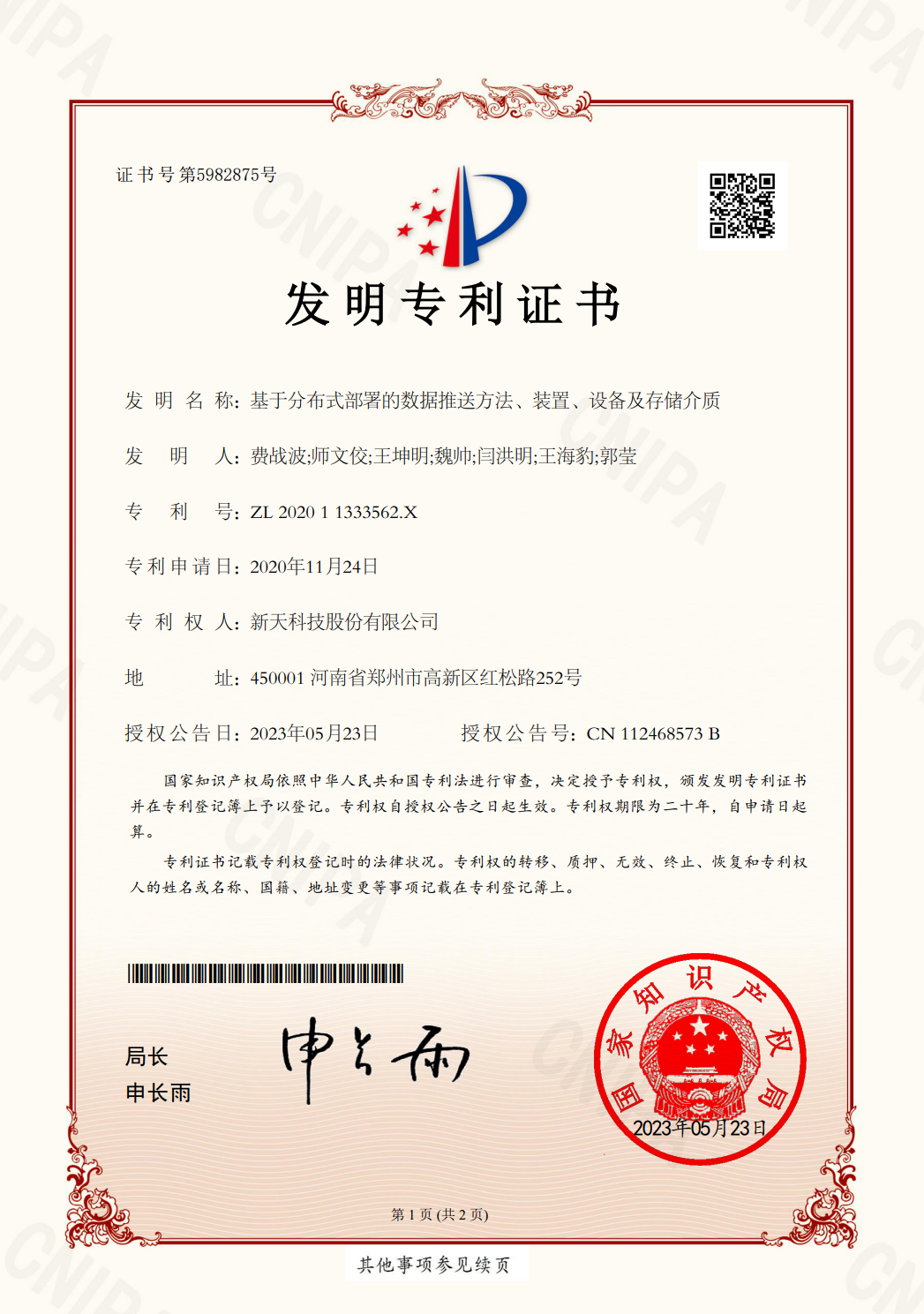

基于分布式部署的数据推送方法、装置、设备及存储介质
帧数据处理方法、装置、电子设备及存储介质
